Kiểm Định Nhà Xưởng Trước Khi Lắp Cầu Trục 2026

Kiểm định nhà xưởng trước khi lắp cầu trục là bước kỹ thuật quan trọng giúp doanh nghiệp xác định kết cấu hiện hữu có đủ khả năng tiếp nhận tải trọng mới từ cầu trục hay không. Khác với máy móc đặt cố định trên nền, cầu trục tạo tải trọng di động, tải trọng tập trung tại bánh xe, lực ngang do hãm và tăng tốc, đồng thời có thể gây rung động lên dầm cầu trục, cột và móng nhà xưởng.

Vì vậy, trước khi lắp mới cầu trục, tăng tải trọng nâng, thay đổi khẩu độ hoặc cải tạo hệ đường chạy, doanh nghiệp nên kiểm tra toàn bộ đường truyền lực:

Cầu trục → bánh xe → ray → dầm cầu trục → vai cột → cột → móng → nền đất.

Kiểm Định Econs thực hiện khảo sát hiện trạng, kiểm tra vật liệu, xác định kết cấu thực tế và tính toán khả năng chịu lực của nhà xưởng nhằm cung cấp cơ sở kỹ thuật trước khi doanh nghiệp triển khai lắp đặt cầu trục.

1. Vì sao phải kiểm định nhà xưởng trước khi lắp cầu trục?

Cầu trục là thiết bị nâng hoạt động dọc theo chiều dài nhà xưởng.

Khi vận hành, tải trọng không tác dụng cố định tại một vị trí mà thay đổi theo vị trí xe con, vị trí cầu trục và vật nâng.

Một cầu trục có sức nâng 5 tấn không có nghĩa kết cấu chỉ chịu thêm đúng 5 tấn.

Kỹ sư còn phải xem xét:

Trọng lượng bản thân cầu trục.
Trọng lượng xe con.
Vật nâng lớn nhất.
Phản lực bánh xe.
Khoảng cách giữa các bánh xe.
Lực ngang khi cầu trục di chuyển.
Lực ngang do xe con và vật nâng.
Tác động động khi nâng, hạ và phanh.
Số lượng cầu trục hoạt động trên cùng đường chạy.
Nhóm chế độ làm việc.
Vị trí bất lợi của cầu trục.
Khả năng chịu lực của dầm đỡ.
Khả năng chịu lực của cột và móng.

Do đó, chỉ nhìn vào sức nâng ghi trên cầu trục để kết luận nhà xưởng có đủ khả năng lắp đặt là chưa đủ.

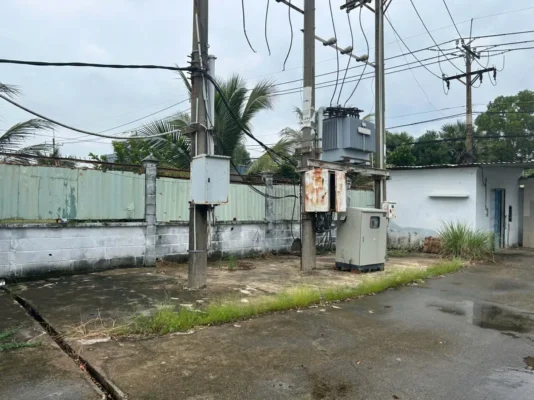

**Vì sao phải kiểm định nhà xưởng trước khi lắp cầu trục?**

2. Những trường hợp nên kiểm định trước khi lắp cầu trục

2.1. Nhà xưởng ban đầu không thiết kế cầu trục

Đây là trường hợp cần đặc biệt lưu ý.

Nhiều nhà xưởng ban đầu chỉ được thiết kế cho kết cấu mái và tải trọng sử dụng thông thường. Sau một thời gian sản xuất, doanh nghiệp muốn bổ sung cầu trục để phục vụ nâng hạ máy móc, nguyên liệu hoặc sản phẩm.

Nếu công trình chưa được tính tải cầu trục ngay từ đầu thì không nên tự ý:

Hàn thêm console vào cột.
Đặt dầm cầu trục lên cột hiện hữu.
Khoan liên kết vào cột.
Bổ sung ray.
Treo palăng hoặc thiết bị nâng.

Cần đánh giá khả năng chịu lực trước khi thi công.

2.2. Tăng sức nâng cầu trục

Ví dụ nhà xưởng ban đầu sử dụng cầu trục 3 tấn nhưng doanh nghiệp muốn thay bằng cầu trục 5 tấn hoặc 10 tấn.

Khi sức nâng tăng, phản lực bánh xe và nội lực trong dầm cầu trục, cột, liên kết và móng cũng có thể tăng.

Không nên chỉ thay cầu trục mới trên hệ dầm cũ mà không tính toán lại.

2.3. Lắp thêm cầu trục thứ hai

Hai cầu trục hoạt động trên cùng một nhà xưởng có thể tạo ra tổ hợp tải trọng bất lợi hơn so với một cầu trục.

Kỹ sư cần xem xét:

Khả năng hai cầu trục hoạt động đồng thời.
Khoảng cách giữa hai cầu.
Vị trí bất lợi.
Tổ hợp tải trọng.
Ảnh hưởng đến dầm và cột.

2.4. Nhà xưởng cũ đã sử dụng nhiều năm

Kết cấu thép có thể đã xuất hiện:

Ăn mòn.
Gỉ sét.
Giảm chiều dày tiết diện.
Biến dạng.
Võng.
Liên kết bulông lỏng.
Mối hàn hư hỏng.
Nứt cục bộ.
Biến dạng vai cột.

Trong trường hợp này, không nên dùng nguyên thông số thiết kế ban đầu để kết luận khả năng chịu lực hiện tại.

2.5. Cải tạo nhà xưởng thuê

Doanh nghiệp thuê lại nhà xưởng thường muốn lắp cầu trục phục vụ dây chuyền mới.

Nhưng hồ sơ kết cấu có thể không đầy đủ, hoặc công trình đã qua nhiều lần sửa chữa.

Khi đó, kiểm định giúp xác định kết cấu thực tế trước khi quyết định đầu tư cầu trục.

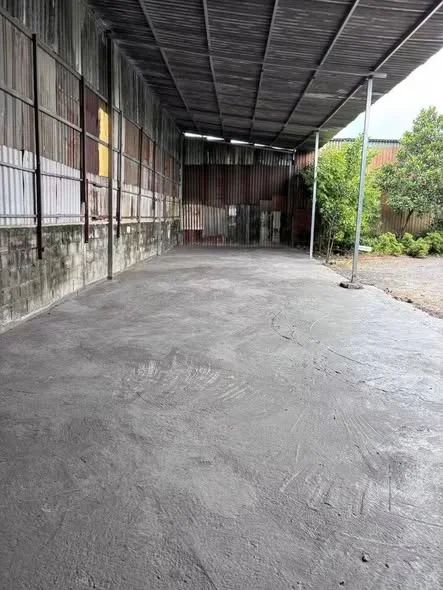

**Những trường hợp nên kiểm định trước khi lắp cầu trục**

3. Cầu trục tác động lên nhà xưởng như thế nào?

Đây là phần quan trọng nhất của bài toán.

3.1. Tải trọng đứng

Tải trọng đứng gồm:

Trọng lượng cầu.
Trọng lượng xe con.
Trọng lượng vật nâng.
Các tải trọng liên quan trong quá trình vận hành.

Tải trọng này truyền qua bánh xe xuống ray và dầm cầu trục.

3.2. Tải trọng tập trung tại bánh xe

Khác với tải phân bố đều, tải từ cầu trục truyền xuống kết cấu qua một số vị trí bánh xe.

Do đó dầm cầu trục phải chịu tải trọng tập trung di động.

Vị trí nguy hiểm có thể thay đổi khi cầu trục di chuyển.

3.3. Lực ngang theo phương ngang nhà

Khi xe con di chuyển hoặc vật nâng dao động, kết cấu có thể chịu lực ngang.

Lực này tác động lên hệ ray, dầm cầu trục và cột.

3.4. Lực dọc nhà

Khi cầu trục tăng tốc hoặc phanh, có thể phát sinh lực theo phương đường chạy.

Lực này cần được truyền qua hệ dầm, liên kết và hệ giằng.

3.5. Tác động động và rung động

Cầu trục không phải tải trọng tĩnh thuần túy.

Quá trình:

Nâng tải.
Hạ tải.
Phanh.
Di chuyển xe con.
Di chuyển cầu.

có thể tạo tác động động lên kết cấu.

Đây là lý do dầm cầu trục và hệ đỡ cần được kiểm tra không chỉ về cường độ mà còn về độ cứng, ổn định và khả năng làm việc trong điều kiện tải trọng lặp.

4. Kiểm định nhà xưởng trước khi lắp cầu trục kiểm tra những gì?

4.1. Kiểm tra cột nhà xưởng

Cột là cấu kiện chịu ảnh hưởng trực tiếp khi dầm cầu trục tựa vào vai cột hoặc console.

Kỹ sư cần kiểm tra:

Tiết diện cột.
Chiều dày bản thép.
Chiều cao cột.
Điều kiện liên kết.
Độ thẳng đứng.
Biến dạng.
Ăn mòn.
Vị trí nối cột.
Khả năng chịu lực.

Nếu bổ sung cầu trục vào nhà xưởng hiện hữu, cột thường là một trong những cấu kiện quan trọng nhất cần tính toán lại.

4.2. Kiểm tra vai cột hoặc console

Vai cột là vị trí tiếp nhận phản lực từ dầm cầu trục.

Khu vực này có thể chịu lực tập trung lớn.

Cần kiểm tra:

Bản cánh.
Bản bụng.
Bản gia cường.
Mối hàn.
Bulông.
Chi tiết liên kết.
Khả năng chịu lực cục bộ.

Không nên chỉ hàn thêm console vào cột mà chưa có thiết kế tính toán.

4.3. Kiểm tra dầm cầu trục

Dầm đỡ cầu trục phải chịu:

Tải trọng bánh xe.
Mô men uốn.
Lực cắt.
Lực ngang.
Tác động động.
Tải trọng lặp.

Ngoài kiểm tra cường độ, cần quan tâm đến độ võng và điều kiện làm việc của ray cầu trục.

4.4. Kiểm tra hệ giằng

Lực dọc nhà và lực ngang cần có hệ kết cấu truyền lực phù hợp.

Do đó có thể cần kiểm tra:

Giằng cột.
Giằng mái.
Thanh chống.
Hệ liên kết.
Khung chịu lực.

4.5. Kiểm tra móng

Đây là bước rất dễ bị bỏ sót.

Khi cầu trục làm tăng nội lực tại chân cột thì móng cũng chịu ảnh hưởng.

Tùy mức độ tải trọng bổ sung, kỹ sư có thể cần kiểm tra:

Kích thước móng.
Cốt thép móng.
Sức chịu tải nền.
Áp lực đáy móng.
Khả năng chống lật.
Khả năng chống trượt.
Lún.

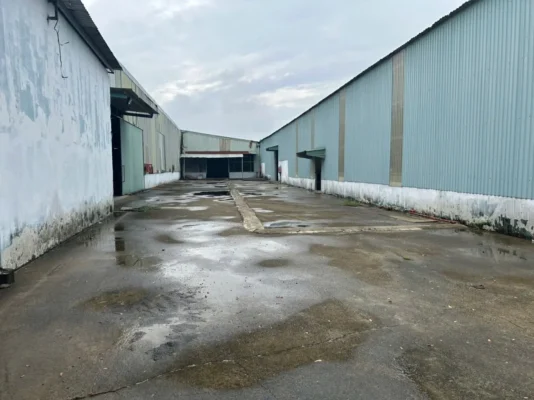

**Kiểm định nhà xưởng trước khi lắp cầu trục kiểm tra những gì?**

5. Hồ sơ cần cung cấp trước khi kiểm định cầu trục

Doanh nghiệp nên chuẩn bị:

Hồ sơ nhà xưởng

Bản vẽ kiến trúc.
Bản vẽ kết cấu.
Hồ sơ hoàn công.
Bản vẽ móng.
Hồ sơ địa chất.
Hồ sơ cải tạo.
Báo cáo kiểm định cũ nếu có.

Hồ sơ cầu trục

Sức nâng.
Khẩu độ.
Chiều dài đường chạy.
Trọng lượng cầu.
Trọng lượng xe con.
Số bánh xe.
Khoảng cách bánh.
Phản lực bánh xe.
Nhóm chế độ làm việc.
Tốc độ nâng.
Tốc độ di chuyển.
Catalogue hoặc bản vẽ kỹ thuật.

Trong thực tế, phản lực bánh xe là dữ liệu rất quan trọng để kiểm tra dầm cầu trục.

Nếu nhà cung cấp có bảng wheel load hoặc maximum wheel load thì doanh nghiệp nên gửi ngay từ đầu.

6. Nhà xưởng không có bản vẽ có kiểm định được không?

Có thể thực hiện.

Tuy nhiên khi mất hồ sơ, kỹ sư cần khảo sát nhiều hơn để xác định:

Kích thước cấu kiện.
Chiều dày thép.
Sơ đồ khung.
Khoảng cách cột.
Cao độ vai cột.
Hệ giằng.
Liên kết.
Móng nếu cần.
Hiện trạng vật liệu.

Trong một số trường hợp có thể cần kiểm tra hoặc thí nghiệm bổ sung để có đủ thông số phục vụ tính toán.

Mức độ khảo sát phụ thuộc vào tải trọng cầu trục và mức độ thiếu hụt hồ sơ.

7. Quy trình kiểm định nhà xưởng trước khi lắp cầu trục

Bước 1 – Tiếp nhận thông tin cầu trục

Econs thu thập:

Sức nâng.
Khẩu độ.
Vị trí đường chạy.
Chiều cao nâng.
Phản lực bánh xe.
Thông số vận hành.

Bước 2 – Nghiên cứu hồ sơ nhà xưởng

Kỹ sư xác định:

Hệ kết cấu.
Tiết diện cột.
Dầm.
Móng.
Giằng.
Điều kiện thiết kế ban đầu.

Bước 3 – Khảo sát hiện trường

Đo đạc và đối chiếu giữa thực tế với bản vẽ.

Ghi nhận các hư hỏng, biến dạng và thay đổi kết cấu.

Bước 4 – Kiểm tra vật liệu khi cần

Tùy công trình có thể thực hiện:

Đo chiều dày thép.
Kiểm tra mối hàn.
Kiểm tra bulông.
Xác định đặc trưng vật liệu.
Kiểm tra bê tông tại móng/cột BTCT nếu có.

Bước 5 – Xác lập mô hình kết cấu

Kỹ sư mô hình hóa hệ khung hiện hữu dựa trên số liệu khảo sát và hồ sơ.

Bước 6 – Đưa tải trọng cầu trục vào mô hình

Tải trọng cần được bố trí theo các vị trí bất lợi.

Không nên chỉ đặt một tải trọng cố định tại giữa nhịp.

Bước 7 – Kiểm tra cấu kiện

Bao gồm tùy phạm vi:

Dầm cầu trục → vai cột → cột → giằng → chân cột → móng.

Bước 8 – Kết luận và kiến nghị

Kết quả có thể chia thành ba nhóm:

Đáp ứng: kết cấu có khả năng tiếp nhận cầu trục theo thông số đã kiểm tra.

Đáp ứng có điều kiện: cần điều chỉnh vị trí, tải trọng hoặc bổ sung một số chi tiết.

Chưa đáp ứng: phải thiết kế giải pháp gia cường trước khi lắp đặt.

8. Những phương án gia cường thường gặp

Nếu kết cấu hiện hữu chưa đủ khả năng chịu lực, có thể nghiên cứu:

Gia cường cột thép.
Bổ sung bản thép.
Bổ sung sườn gia cường.
Gia cường vai cột.
Thay dầm cầu trục.
Tăng tiết diện dầm.
Bổ sung hệ giằng.
Gia cường chân cột.
Gia cường móng.
Bổ sung móng.
Làm hệ cột đỡ cầu trục độc lập.

Một phương án rất đáng cân nhắc trong nhà xưởng cũ là làm hệ khung cầu trục độc lập, thay vì truyền toàn bộ tải trọng vào hệ khung hiện hữu.

Tuy nhiên phương án nào kinh tế nhất phải được xác định bằng tính toán cụ thể.

9. Cơ sở tiêu chuẩn và pháp lý áp dụng năm 2026

Khi kiểm định kết cấu nhà xưởng phục vụ lắp cầu trục, cần căn cứ vào loại kết cấu, hồ sơ thiết kế, thông số thiết bị và hệ thống tiêu chuẩn phù hợp.

Một số cơ sở thường được xem xét gồm:

Luật Xây dựng hiện hành và các luật sửa đổi, bổ sung.
Nghị định 207/2026/NĐ-CP về quản lý chất lượng, thi công xây dựng và bảo trì công trình xây dựng.
Thông tư 32/2026/TT-BXD quy định chi tiết một số nội dung của Nghị định 207/2026/NĐ-CP.
TCVN 2737:2023 – Tải trọng và tác động, trong đó có nội dung về tải trọng do cầu trục và cần trục treo.
TCVN 5575:2024 – Thiết kế kết cấu thép đối với kết cấu thép.
Các tiêu chuẩn thiết kế móng, bê tông cốt thép, thiết bị nâng và tiêu chuẩn chuyên ngành có liên quan tùy trường hợp cụ thể.

Việc lựa chọn tiêu chuẩn phải dựa trên phạm vi công việc thực tế, không nên sao chép nguyên danh mục tiêu chuẩn của một dự án khác.

10. TCVN 2737:2023 quy định gì về tải trọng cầu trục?

TCVN 2737:2023 hiện là tiêu chuẩn về tải trọng và tác động dùng trong tính toán kết cấu nhà và công trình.

Tiêu chuẩn có riêng nội dung về tải trọng do cầu trục và cần trục treo.

Khi tính toán cần xem xét các yếu tố như:

Nhóm chế độ làm việc.
Loại dẫn động.
Phương pháp nâng.
Tải trọng bánh xe.
Vị trí bất lợi.
Tác động theo các phương khác nhau.

Điều này cho thấy bài toán cầu trục không thể quy đổi đơn giản thành một tải trọng tĩnh phân bố đều lên nhà xưởng.

11. Tại sao dầm cầu trục cần kiểm tra kỹ?

Dầm cầu trục là một trong những cấu kiện làm việc khắc nghiệt trong nhà xưởng.

Khác với dầm mái chịu tải tương đối ổn định, dầm cầu trục chịu tải trọng bánh xe di chuyển nhiều lần trong quá trình khai thác.

Do đó cần quan tâm:

Cường độ.
Ổn định.
Độ võng.
Biến dạng.
Liên kết.
Tác động động.
Tải trọng lặp.
Điều kiện làm việc của ray.

Với cầu trục có tần suất sử dụng cao, việc đánh giá cần thận trọng hơn so với cầu trục chỉ sử dụng không thường xuyên.

12. Kiểm định kết cấu khác với kiểm định an toàn cầu trục

Hai công việc này cần được phân biệt rõ.

Kiểm định kết cấu nhà xưởng

Mục tiêu là trả lời:

Nhà xưởng, dầm, cột, móng và hệ đỡ có đủ khả năng tiếp nhận tải trọng cầu trục hay không?

Kiểm định cầu trục

Tập trung vào bản thân thiết bị nâng:

Cơ cấu nâng.
Cáp.
Móc.
Phanh.
Thiết bị an toàn.
Hệ thống điện.
Cơ cấu di chuyển.
Các yêu cầu kiểm định kỹ thuật an toàn của thiết bị.

Doanh nghiệp có thể phải thực hiện cả hai công việc, nhưng chúng không thay thế cho nhau.

Một cầu trục được kiểm định an toàn thiết bị không đồng nghĩa với việc kết cấu nhà xưởng chắc chắn đủ khả năng chịu tải của cầu trục đó.

13. Có thể lắp cầu trục vào cột nhà xưởng hiện hữu không?

Có thể, nhưng chỉ khi có đủ cơ sở kỹ thuật.

Kỹ sư cần xác định:

Cột có đủ khả năng chịu lực không?
Vị trí đặt vai cột có phù hợp không?
Liên kết vào cột như thế nào?
Nội lực mới có ảnh hưởng đến móng không?
Hệ giằng có truyền được lực ngang không?
Chuyển vị cột có phù hợp với đường chạy cầu trục không?

Nếu một trong các yếu tố trên không đáp ứng thì có thể phải gia cường hoặc thiết kế hệ đỡ độc lập.

14. Chi phí kiểm định nhà xưởng trước khi lắp cầu trục

Chi phí kiểm định không nên áp dụng một mức cố định cho mọi công trình.

Giá phụ thuộc vào:

Diện tích nhà xưởng.
Chiều dài đường chạy.
Số lượng cầu trục.
Sức nâng.
Nhà xưởng có hồ sơ hay không.
Số lượng khung cần kiểm tra.
Có cần kiểm tra móng không.
Khối lượng thí nghiệm.
Mức độ xuống cấp.
Yêu cầu tính toán.
Yêu cầu hồ sơ.

Để báo giá chính xác, doanh nghiệp nên gửi:

bản vẽ nhà xưởng + thông số cầu trục + vị trí dự kiến lắp đặt.

Từ ba nhóm dữ liệu này, kỹ sư có thể xác định sơ bộ phạm vi công việc.

15. Nên kiểm định vào thời điểm nào?

Thời điểm tốt nhất là trước khi đặt hàng hoặc chốt phương án cầu trục.

Quy trình nên là:

Xác định nhu cầu nâng → chọn sơ bộ cầu trục → lấy phản lực bánh xe → kiểm tra nhà xưởng → điều chỉnh phương án nếu cần → thiết kế kết cấu đỡ → lắp đặt.

Không nên làm ngược:

Mua cầu trục → vận chuyển về nhà máy → lắp thử → sau đó mới kiểm tra cột và móng.

Nếu kết cấu không đáp ứng, doanh nghiệp có thể phải thay đổi thiết bị hoặc gia cường với chi phí lớn hơn.

16. Dịch vụ kiểm định nhà xưởng lắp cầu trục tại Econs

Kiểm Định Econs nhận khảo sát và đánh giá kết cấu đối với các trường hợp:

Lắp cầu trục mới.
Tăng tải trọng nâng.
Thay cầu trục.
Bổ sung cầu trục thứ hai.
Gia cường dầm cầu trục.
Kiểm tra cột đỡ cầu trục.
Kiểm tra vai cột.
Kiểm tra móng.
Nhà xưởng cũ không có hồ sơ.
Cải tạo nhà xưởng phục vụ sản xuất.

Nếu cần đánh giá tổng thể công trình, doanh nghiệp có thể tham khảo dịch vụ kiểm định nhà xưởng của Econs.

Đối với trường hợp nhà xưởng thay đổi dây chuyền hoặc đồng thời bổ sung nhiều máy móc, có thể tham khảo thêm bài kiểm định nhà xưởng trước khi lắp máy móc để đánh giá đầy đủ tải trọng mới.

17. Câu hỏi thường gặp

Lắp cầu trục 3 tấn có cần kiểm định nhà xưởng không?

Không nên kết luận chỉ dựa trên sức nâng 3 tấn.

Cần xem phản lực bánh xe, khẩu độ, trọng lượng cầu, kết cấu cột, dầm và điều kiện hiện hữu của nhà xưởng.

Nhà xưởng đã có sẵn vai cột thì có lắp cầu trục ngay được không?

Chưa chắc.

Vai cột có sẵn không đồng nghĩa với việc nó được thiết kế cho đúng loại cầu trục doanh nghiệp sắp lắp.

Cần kiểm tra thông số thiết kế và tải trọng thực tế.

Không có bản vẽ móng thì kiểm định được không?

Có thể khảo sát để đánh giá, nhưng phạm vi công việc có thể phải mở rộng.

Tùy tải trọng cầu trục, kỹ sư sẽ quyết định có cần kiểm tra móng sâu hơn hay không.

Cầu trục 5 tấn có thể lắp trên nhà xưởng thép tiền chế không?

Có thể nếu hệ kết cấu được thiết kế hoặc kiểm tra đáp ứng tải trọng.

Không nên mặc định mọi nhà thép tiền chế đều đủ khả năng lắp cầu trục.

Có cần kiểm tra móng khi lắp cầu trục không?

Nếu tải trọng cầu trục làm tăng đáng kể nội lực tại chân cột thì cần xem xét khả năng chịu lực của móng.

Gia cường cột hay làm khung cầu trục độc lập tốt hơn?

Không có phương án chung cho mọi công trình.

Cần so sánh khả năng chịu lực, điều kiện thi công, chi phí và mức độ ảnh hưởng đến hoạt động sản xuất.

18. Liên hệ Kiểm Định Econs

Doanh nghiệp chuẩn bị lắp cầu trục nên gửi trước:

01. Bản vẽ nhà xưởng
02. Bản vẽ kết cấu nếu có
03. Vị trí dự kiến đặt cầu trục
04. Sức nâng cầu trục
05. Khẩu độ cầu
06. Chiều dài đường chạy
07. Catalogue hoặc phản lực bánh xe
08. Hình ảnh hiện trạng nhà xưởng

Econs sẽ dựa trên dữ liệu ban đầu để đề xuất phạm vi khảo sát và kiểm định phù hợp.

THÔNG TIN LIÊN HỆ KIỂM ĐỊNH ECONS

🏢 Công ty Cổ phần Tư vấn Thiết kế và Kiểm định Xây dựng Econs

📍 Địa chỉ: 332/11B Phan Văn Trị, phường Bình Lợi Trung, TP.HCM

📞 Mr. Quân – Zalo: 0971 162 567

📞 Mr. Linh – Zalo: 0963 007 808

📧 Email: dangminhquan.econscompany@gmail.com

🌐 Dịch vụ: Kiểm định nhà xưởng – kiểm định kết cấu – đánh giá khả năng chịu lực – kiểm định trước khi lắp cầu trục và tăng tải.

Kiểm Định Econs – Uy tín · An toàn · Chất lượng.

Lưu ý: Kết luận kiểm định phản ánh hiện trạng công trình tại thời điểm khảo sát, theo thông số cầu trục được cung cấp và trong phạm vi công việc được thống nhất trong hợp đồng.
